洁净室综合性能全面评定的性能检测应由有检测经验的权威部门单位承担,必须用符合要求的、经过计量检定合格并在有效期内的仪表,按本规范的方法检测,最后提交的检测报告应符合本规范的有关规定。
洁净室工程综合性能全面评定检测项目应按下表顺序确定,检测工作在系统调整好至少运行24h之后再进行。
洁净室检测准备工作:综合性能全面评定检测进行之前,必须对洁净室和净化空调系统再次全面彻底清扫,但严禁使用一般吸尘机吸尘。清扫后由身着洁净工作服的人员擦拭表面,清洗剂可根据场合选用纯水、有机溶剂、中性洗涤剂和自来水,有防静电要求的,最后宜用沾有防静电液的抹布擦一遍。
综合性能检测时,建设、设计、施工单位均须在场配合、协调。
序
号 |
项目 |
单向流(层流) |
乱流洁净室 | |
法净度高于100级 |
100级 |
洁净度100级及低于1000级 | ||
1 |
室内送风量,系统总新风量(必要时系统总送风量),有排风时的室内排风量 |
检测 | ||
2 |
静压差 |
检测 | ||
3 |
截面平均风速 |
检测 |
不测 | |
4 |
截面风速不均匀度 |
检测 |
必要时测 |
不测 |
5 |
洁净度级别 |
检测 | ||
6 |
浮游菌和沉降菌 |
必要时测 | ||
7 |
室内温度和相对湿度 |
检测 | ||
8 |
室温(或相对湿度)波动范围和区域温差 |
必要时测 | ||
9 |
室内噪声级 |
检测 | ||
10 |
室内倍频程声压级 |
必要时测 | ||
11 |
室内照度和照度均匀度 |
检测 | ||
12 |
室内微振 |
必要时测 | ||
13 |
表面导静电性能 |
必要时测 | ||
14 |
室内气流流型 |
不测 |
必要时测 | |
15 |
流线平行性 |
检测 |
必要时测 |
不测 |
16 |
自净时间 |
不测 |
必要时测 |
必要时测 |
备注:1~3项必须按表中顺序,其它各项顺序可以稍作变动,14~16项宜放在最后。
洁净室等级评定标准
洁净室检漏按由受检过滤器下风侧测到的漏泄浓度换算成的透过率,对于高效过滤器,应不大于过滤器出厂合格透过率的2倍,对于超高效过滤器,应不大于出厂合格透过率的3倍。
洁净室车间送风量和风速的检测应符合下列规定:
一、乱流洁净室检测结果应符合以下规定:
1、系统的实测风量应大于各自的设计风量,但不应超过20%;
2、总实测新风量和设计新风量之差,不应超过设计新风量的±10%;
3、室内各风口的风量与各自设计风量之差均不应超过设计风量的±15%。
二、单向流(层流)洁净室检测结果应符合以下规定:
1、实测室内平均风速应大于设计风速,但不应超过20%;
2、总实测新风量和设计新风量之差,不应超过设计新风量的±10%。

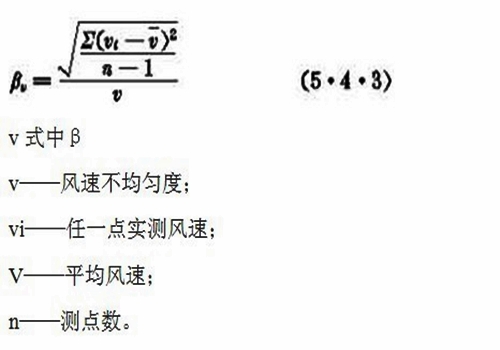

洁净室车间风速不均匀度检测,并按下式计算,结果应不大于0.25。
洁净室压差检测、洁净室静压差检测方法:
洁净室车间静压差检测结果应符合下列规定:
1、相邻不同级别洁净室之间和洁净室与非洁净室之间的静压差应大于5Pa;
2、洁净室与室外静压差应大于10Pa;
3、洁净度高于100级的单向流(层流)洁净室在开门状态下,在出入口的室内侧0.6m处不应测出超过室内级别上限的浓度。

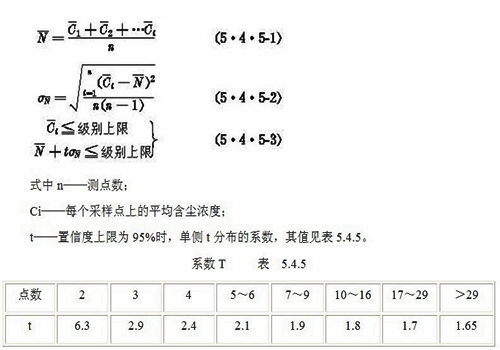

洁净室室内洁净度检测按下列公式计算室平均含尘浓度N和各测点平均含尘浓度的标准误差σN;
洁净室室内浮游菌和沉降菌检测应符合工程设计要求。
洁净室室内空气温度、相对温度检测应符合下列规定:
1、无恒温要求的场所,温度和相对湿度符合设计要求;
2、有恒温恒湿要求的场所:室温波动范围按各测点的各次温度中偏离控制点温度的最大值,占测点总数的百分比整理成累积统计曲线,90%以上测点达到的偏差值为室温波动范围,应符合设计要求。区域温差以各测点中最低的一次温度为基准,各测点平均温度与其偏差
值的点数,占测点总数的百分比整理成累积统计曲线,90%以上测点所达到的偏差值为区域温差,应符合空气净化工程设计要求。相对湿度波动范围
可按室温波动范围的原则确定。
洁净室室内噪声级检测应符合现行国家标准《洁净厂房设计规范》GBJ73的规定。
洁净室室内照度和照度均匀度检测,照度值和照度均匀度(即工作面上最低照度值与平均照度值之比)应符合现行国家标准《洁净厂房设计规范》GBJ73的规定。
室内微振按附录六、十检测,三个方向的振幅均应符合设计要求。
表面导静电性能按附录六、十一检测,当工艺无要求时,表面电阻值应为1.0×107~1.0×1010,泄漏电阻应为1.0×105~1.0×108。
洁净室内气流流型检测,应绘出流型图和给出分析意见。
流线平行性检测位置应在工作区内气流流向偏离规定方向的角度不大于15°。
洁净室车间自净时间检测,实测自净时间不应大于设计计算自净时间的1.2倍。
