方案设计说明

项目名称：洁净室工程采购项目                                  项目编号：GAOER20130420

一、概述

      本洁净室工程项目为中国电子科技集团公司第三十四研究所万级洁净车间采购项目，总净化面积约100㎡，工程地点位于广西省桂林市。

洁净室工程项目范围：

     （1）结构装饰部分：

        a）洁净室地面全部做PVC地板；

        b）洁净室立墙、天花都采用50mm聚苯乙烯双面喷塑彩钢板制作，双面钢板厚度为0.426mm，彩钢板用专用净化铝型材连接；更衣室、洁净室采用圆角、圆弧过渡处理。机房不作圆角、圆弧处理。

     （2）空调部分

        a）万级净化车间空调净化工程的制作安装；

        b）超静音高效过滤单元的安装；

     （3）电气部分

        a) 万级洁净室车间、更衣室照明灯具布置及照明配电系统布置；

        b) 普通插座布置和应急照明、安全出口灯等的电气布置，

        c) 洁净室工程空调系统的电气配电系统

       d) 万级净化车间的网络工程。

       e) 不做甲方配电箱到空调机组的电线配置。

    （4）其他工艺配套部分：

      a）千级洁净棚的制作安装；

      b）防震工作台、防尘衣柜、小推车等洁净室物品的购买及安装；

    （5）消防系统

       该工程项目只考虑应急照明灯和安全出口灯的设计，不包含其他消防系统。

二、洁净室工程项目设计依据：

1、主要技术资料：

      a）甲方提供的车间规划图和其他技术设计参数要求；

      b）洁净室工程设计依据：

     b）人员净化：人员在更衣室内更衣洗手后，通过风淋室再进入净化车间；

四、建筑装修设计说明

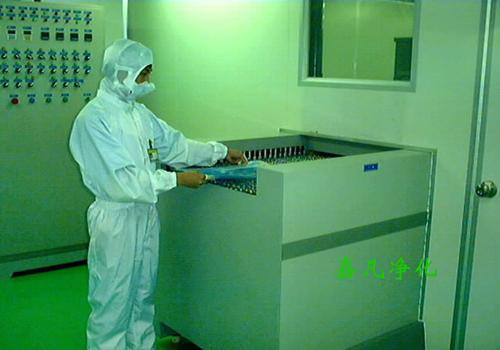

       车间内的装修原则为满足生产工艺的需要，不能对生产过程产生不良影响，要有利于清洁，消毒。

洁净室装修材料选择：

       a）隔间、柱子及吊顶的装修:
净化车间及更衣室围护结构及隔墙采用50mm厚聚苯乙烯（0.426mm）保温彩钢板装修, 槽铝用膨胀钉固定, 竖墙顶部拼缝处要用槽铝(50cm)固定,；净化间内的柱子用聚苯乙烯夹芯彩钢板包裹；墙面、地面之间的夹 烯（0.426mm）保温彩钢板吊顶，由净化专用铝型材拼接而成；墙面及吊顶面之间的夹角采用R50半圆弧处理；

      b）门：净化专用彩钢板门。彩钢板单门尺寸为900*2100mm，双门尺寸为1500*2100mm。

五、净化车间空调设计

1、室外设计参数：                                        地点：广西桂林

        c）新风管、回风管上均安装风量调节阀。送风管上安装70 0C防火调节阀。

六、电气、照明部分

1、照明

     1.1洁净室内照明设计以满足工作要求的照度和尽可能小地影响室内洁净度等级为原则；

     1.2 净化车间的照度暂以300勒克斯为设计依据；（生产区如有特殊要求可以安装局部照明），采用净化灯具；

     1.3洁净室内的灯具除能满足洁净室内一般要求外，其与天花的接缝应严密、所用材料不应对空气中的微粒产生吸附作用、有利于清洁消毒

     1.4洁净室内采用专用洁净吸顶灯；规格为2X40W,灯具要求均匀布置于净化车间内。

     1.5 在净化车间内设置了应急照明灯及安全出口指示灯。（根据《建筑设计防火规范》 GBJ16-87）

2、电气控制

      2.1电气部分内容包括无尘净化间的照明、插座用电、净化空调系统的动力用电; 甲方总配电箱到我方配电箱的接线部分由甲方负责；

      2.2厂房内的电气控制线路设计满足相关国家标准的要求；

      2.3接地保护等安全装置应可靠，各项参数符合国家标准的要求；

      2.4洁净区设照明配电箱，照明配电箱布置在有利于操作控制的位置；
